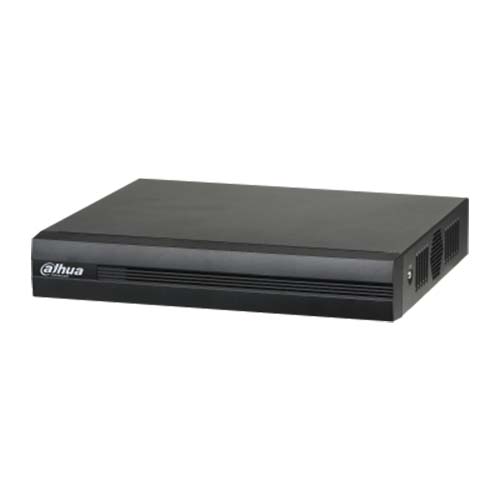

معرفی کاربردها و ویژگی های دستگاه 4 کانال XVR داهوا مدل DAHUA XVR 1B04

در ابتدا قصد داریم تا شما را با دستگاه 4 کانال جدید XVR داهوا 1B04 و با امکانات پیشرفته از برند جهانی و پر فروش شناخته شده داهوا آشنا کنیم. دستگاه 4 کانال XVR داهوا DAHUA XVR 1B04 داهوا اکونومی و ارزان دارای قابلیت های کاربردی فراوانی می باشد که در ادامه به تفضیل هر کدام از این ویژگی های فنی را شرح خواهیم داد. دستگاه XVR چهار کانال داهوا مدل 1b04 dahua در ادامه سری محصولات کوپر داهوا که پیشتر اشاره شد از سری اقتصادی داهوا می باشد تولید شد و می توان این دستگاه را کامل شده دستگاه XVR داهوا 1A04 دانست. مزیتی که باعث شده دستگاه XVR داهوا XVR 1b04 dahua نسبت به دستگاه XVR داهوا Xvr 1a04 dahua مورد توجه کاربران قرار گیرد، فرمت فشرده سازی H265 به کار رفته در این دستگاه دی وی آر (DVR) می باشد. در ادامه باید به این نکته اشاره کنیم که دستگاه XVR چهار کانال داهوا 1b04 از سری XVR های داهوا می باشد که قادر است از فرمت های تصویری:

• HDCVI
• AHD
• HDTVI
• CVBS
• IP

به طور همزمان پشتیبانی کند.

مشخصات ظاهری و ابعاد فیزیکی دستگاه 4 کانال XVR داهوا DAHUA 1B04

معمولا دستگاه های دی وی آر (DVR) از نظر ظاهری به یکدیگر شبیه می باشند، اما یک تفاوت عمده ای که دستگاه های سری کوپر داهوا نسبت به سایر دستگاه های دی وی آر (dvr) دارا می باشد.

اندازه ی ابعاد فیزیکی و وزن و مشخصات دستگاه 1b04 داهوا – DAHUA XVR 1B04

اندازه نسبتا کوچک این سری از دستگاه ها می باشد. لبه جلوی دستگاه که به آن اختصارا front panel هم می گویند در حدود ۱۹۷ میلی متر و طول دستگاه ۲۰۳ میلی متر می باشد. لوگوی داهوا (Dahua) در قسمت جلوی دستگاه داهوا 1B04 سمت چپ قرار دارد و شما به غیر از این لوگوی دستگاه هیچ دکمه یا پورتی نمی بینید. وزن دستگاه داهوا Dahua XVR 1B04 در حالتی که هارد در آن وجود ندارد در حدود 0.5 کیلو گرم است و در هنگامی که هارد داخل دستگاه می باشد این وزن به حدود 1 کیلو گرم می رسد. در قسمت تحتانی دستگاه 1b04 شما پورت های ورودی و خروجی مختلفی می بینید که هر کدام از آن ها را به شرح توضیح خواهیم داد. در قسمت چپ پورت ها، پورت های ورودی BNC دستگاه می باشد که در کنار هر یک از این پورت ها یک عدد آمده که نشانگر کانال مربوطه در دستگاه دی وی آر (DVR) می باشد. که با توجه به این که دستگاه داهوا 1b04 یک دستگاه 4 کانال می باشد عدد پورت های BNC یک تا چهار می باشد.

مشخصات پورت صدای دستگاه داهوا XVR 1b04 Dahua

دستگاه XVR داهوا 1b04 از نظر سخت افزاری یک دستگاه تک صدا می باشد. اما با توجه به اینکه در سال های اخیر داهوا (Dahua) اقدام به طراحی و تولید دوربین های صدا دار کرده است که در این دوربین ها صدا و تصویر از همان کابل کواکسیال مربوط به تصویر انتقال می یابد، شما دیگر در این سری از دستگاه ها نیازی به پورت سخت افزاری ندارید. در قسمت پورت صدا یک قسمت AUDIO IN می باشد که شما باید میکروفون را به این پورت نصب کنید و یک قسمت AUDIO OUT می باشد که برای دریافت صدای دستگاه، از این پورت می توانید استفاده کنید. برای اینکار لازم است این پورت به صورت مستقیم یا با تبدیل AV به AUX به اسپیکر وصل نمایید.

پورت های خروجی تصویر دستگاه 1b04 داهوا

معمولا برای دریافت تصویر از دستگاه های DVR از 2 پورت مرسوم VGA که معمولا آبی رنگ می باشد و پورت HDMI استفاده می شود که دستگاه داهوا 1b04 قادر است از هر 2 تای این پورت ها را پشتیبانی کند. در اینجا به شما پیشنهاد می کنیم برای دریافت تصاویر با کیفیت حتما از پورت HDMI دستگاه استفاده کنید که علاوه بر انتقال تصویر بر روی LED یا LCD مورد نظر، شما قادر خواهید بود که از طریق این پورت صدای با کیفیت بالا را هم دریافت نمایید.

پورت شبکه دستگاه 1B04 XVR

یکی از پورت های مهم و کاربردی دستگاه XVR داهوا 1b04، پورت شبکه دستگاه می باشد که برای انتقال تصویر باید این پورت را به مودم یا با واسط سوئیچ به مودم نصب نمایید.

پورت USB داهوا 1b04

در گذشته دستگاه های DVR دارای دکمه های فراوانی بودند و از این رو گاها این دستگاه ها همراه با یک ریموت کنترل بود. در دستگاه های جدید کنترل دستگاه تماما با موس می باشد و شما از طریق همین پورت USB می توانید موس را به دستگاه اضافه کرده و دستگاه را به راحتی کنترل نمایید. از دیگر موارد کاربردی این پورت USB هنگام بکاپ گیری (Back Up) از تصاویر ضبط شده می باشد که شما با وصل کردن یک فلش مموری یا هارد اکسترنال می توانید  تصاویر ضبط شده را نگه داری نمایید.

پورت برق داهوا 1B04

دستگاه XVR چهار کانال داهوا 1b04 همانند دوربین ها و اکثر سیستم های مداربسته به برق DC با ولتاژ ۱۲ ولت نیازمند است که دستگاه داهوا 1b04 برای روشن شدن و فعالیت خود به یک برق مستقیم با جریان 2 آمپر نیازمند است. در داخل دستگاه یک پاور 2 آمپر وجود دارد که توصیه می کنیم برق دستگاه را از همین پاور استفاده نمایید.

فشرده سازی تصویر H.265 پلاس

دستگاه xvr داهوا 1B04 همانطور که قبلا هم اشاره کردیم از فرمت فشرده سازی H.265 پلاس بهره می برد که باعث می شود، دستگاه در هنگام ضبط تصاویر حجم بسیار کمتری را نسبت به فرمت فشرده سازی H.264 اشغال نماید. این قابلیت باعث شده تا حجم هارد اشغالی از سوی دستگاه تا 90 درصد کاهش یابد.

بهره مندی 1B04 از سیستم ویدیوئی هوشمند یا IVS

دستگاه داهوا 1B04 دارای قابلیت های هوشمند می باشد که با تحلیل و آنالیز تصاویر می تواند اشیا متحرک را به خوبی تشخیص دهد. از ویژگی های IVS این است که شما می توانید از این خاصیت برای تشخیص اشیا استفاده نمایید. از دیگر خاصیت های کاربردی و مهم این تکنولوژی هوشمند استفاده برای تشخیص اشیا گمشده با رها شده می باشد و همچنین از این تکنولوژی می توانید برای کنترل ورودی و خروجی با استفاده از یک خط فرضی بهره مند شوید.

قابلیت ارسال تصاویر در فاصله های دور در دستگاه XVR داهوا 1B04 DAHUA

یکی از قابلیت های کاملا کاربردی که محصولات اخیر داهوا (Dahua) مخصوصا در تکنولوژی HDCVI دارا می باشند قابلیت این دستگاه در ارسال تصویر آن در نقاط دور می باشد. دستگاه 1b04 XVR از این خاصیت مهم مستثنی نبوده و قادر است تصویر 1080P را تا متراژ ۸۰۰ متری و تصویر 720P را تا متراژ ۱۲۰۰ دریافت و به صورت کامل واضح نمایش دهد. از این قابلیت برای دریافت تصاویر از نقاطی که در فاصله دور هستند به هر تعداد تا ظرفیت کانال های دستگاه dvr می توان بهره برد.

قابلیت هوشمند در دستگاه داهوا 1b04i

دستگاه xvr چهار کانال داهوا 1b04 کاربردی داهوا دارای این قابلیت است که از یک سری امکانات هوشمند در بازیابی و سرچ تصاویر بهره ببرد به طوریکه شما از این دستگاه می توانید در هنگام بازبینی تصاویر از قابلیت هوشمند تشخیص انسان و یا تشخیص خودرو به صورت کاملا کاربردی و ویژه بهره ببرید.

ورودی و خروجی های صدا و تصویر دستگاه 4 کانال ایکس وی آر داهوا 1B04

دستگاه XVR چهار کانال 1b04 داهوا یک دستگاه ۴ کانال با ۴ ورودی تصویر می باشد. در حالت HDCVI قادر است تصاویر را 2 مگاپیکسل را با فریم ۲۵ تا ۳۰ فریم نمایش دهد و چناچه دوربین با کیفیت 720P باشد قادر است این کیفیت را با فریم ریت های ۲۵ ، ۳۰ ، ۵۰ و ۶۰ فریم بر ثانیه نمایش دهد. در حالت AHD و HDTVI همانند حالت HDCVI عمل می کند و قادر تصاویر 2 مگاپیکسل را تا ۳۰ فریم و تصاویر 1 مگاپیکسل را تا ۶۰ فریم بر ثانیه نمایش دهد. دستگاه 1b04 داهوا قادر است در حالت IP هم به صورت 1+4 یعنی 5 کانال تبدیل شود و دوربین های تحت شبکه (IP CCTV) را تا رزولوشن تصویری نهایت ۲ مگاپیکسلی نمایش دهد. از قابلیت های کاربردی این دستگاه ۴ کانال این است که می توان آن را به صورت ترکیبی آنالوگ و IP به کاربرد و به عنوان یک دستگاه ۵ کانال ( 1 کانال IP و ۴ کانال آنالوگ نمایش دهد).

بهره مندی از انتقال تصاویر از دستگاه 1B04 داهوا به گوشی های اسمارت (هوشمند)

یکی از قابلیت های کاربردی دستگاه های جدید داهوا (DAHUA) مخصوصا دستگاه dahua 1b04 Xvr پشتیبانی این دستگاه از نرم افزار های موبایلی و گوشی های اسمارت می باشد. شما با وصل کردن دستگاه (DVR) به مودم و شبکه می توانید با استفاده از P2P یا آیپی استاتیک که بر روی مودم ست می شود از امکانات بیشمار انتقال تصویر و همچنین سرچ و انواع آلارم های دستگاه بهره ببرید. برای اینکار کافی است از نرم افزار های IDMSS برای گوشی های آیفون و gdmss با پسونده های به روز به این امکانات دسترسی پیدا کنید.

نحوه کارکرد ذخیره سازی و فضای ذخیره سازی اطلاعات در 1b04

همانطور که می دانید در هنگام خرید یک دستگاه دی وی آر (DVR) باید با توجه به تعداد دوربین ها و همچنین تعداد روز های مد نظر و همچنین کیفیت دوربین به کار گرفته شده برای دستگاه خود هارد انتخاب کنید. معمولا تمام دستگاه ها از هارد اینترنال یا داخلی SATA بهره می برند و دستگاه XVR داهوا 1B04 هم از هارد اینترنال sata بهره می برد. ظرفیت قابل پشتیبانی دستگاه ضبط کننده فیلم 1B04 داهوا از 1 ترا بایت تا 6 ترا بایت می باشد که توصیه می کنیم در انتخاب برند هارد و مشخصات فنی هارد از کارشناس مربوطه مشورت لازم را بگیرید (برای مشاوره و راهنمایی از متخصصین ما اینجا کلیک کنید) که حتی المقدور از هارد مخصوص DVR استفاده کنید. زیرا این هارد به صورت 24 ساعته کار می کند و باید سرعت خواندن و نوشتن بالایی داشته باشیم. در اینجا پیشنهاد می کنیم حتما از هارد وسترن دیجیتال بنفش استفاده نمایید. در هنگام ذخیره سازی فرض کنید مدت ذخیره سازی شما ۳۰ روز است، بعد از ۳۰ روز شما نیازی به پاک کردن دستی هارد ندارید و دستگاه DVR شما این قابلیت را دارد به صورت اتوماتیک روز 1 را پاک کند و روز ۳۱ را ذخیره کند و با این فرمول شما همیشه تصاویر ضبط شده ۳۰ روز اخیر را در هارد خود ذخیره دارید.

چگونگی و نحوه راه اندازی دستگاه DVR

در هنگام راه اندازی دستگاه Dvr ابتدا باید از طریق پورت VGA یا HDMI دستگاه را به یک مانیتور وصل نمائید. بعد از وصل کردن آداپتور دستگاه و همچنین روشن شدن دستگاه، در ابتدا دستگاه شروع به بوق زدن می کند. باید توجه داشته باشید قبل از روشن شدن دستگاه در ابتدا هارد را از طریق کابل های ساتا (Sata) دستگاه نصب نمایید.

مرحله 1

در هنگام روشن شدن دستگاه 1B04 داهوا ابتدا باید در صفحه طاهر شده زبان مورد نظر را بزنید و سپس دکمه next را که در گوشه پایین صفحه است و آبی رنگ می باشد فشار دهید. در بالا همانطور که می بینید فرمت تصویر در حالت پیش فرض PAL می باشد و توصیه می کنیم به همان حالت PAL بگذارید بماند.

مرحله 2

در قسمت system zone این امکان به شما داده شده است منطقه جغرافیایی را انتخاب نمایید. برای اینکار تب مربوطه را باز کنید از طریق موس و tehran را انتخاب نمایید و سپس دکمه next را فشار دهید.

مرحله 3

در قسمت بعدی باید پسورد دستگاه چهار کانال XVR داهوا 1b04 را وارد کنید. باید دقت داشته باشید که پسورد باید ترکیبی از حروف و اعداد باشند و این پسورد با ید برای جلوگیری اشتباه در هنگام تایپ دوبار وارد شود و به صورت یکسان باشد تا به وسیله دستگاه تایید شود. همچنین به این نکته توجه داشته باشید که در حفظ و نگهداری این پسورد دقت لازم را داشته باشید زیرا اگر این پسورد فراموش شود، بازیابی پسورد کاری بس دشوار است. کلمه next را بزنید و به مرحله بعد بروید.

مرحله 4

یکی از قابلیت های کاربردی و مهم دستگاه XVR داهوا 1b04 این است که شما می توانید هم با پسورد و هم با پترن (Pattern) دستگاه را log in نمایید و کافی است برای اینکار همانطور که در شکل دیده میشود پترن (Pattern) خود را 2 بار تکرار نمایید و هنگام کار با دستگاه 4 کانال XVR داهوا 1b04 این پترن (pattern) را وارد نمایید.

مرحله 5

در قسمت بعد برای بازیابی رمز عبور از شما یک ایمیل می خواهد و ۳ سوال از شما می پرسد. پیشنهاد می کنیم تیک مربوط به ایمیل و سوال های امنیتی را خاموش کرده و به مرحله بعد بروید.

مرحله 6

مرحله بعد حالت عمومی دستگاه داهوا 1B04 را نشان می دهد که نیاز به تغییر خاصی ندارد و به مرحله بعد بروید.

مرحله 7

در این قسمت می توانید ساعت و تاریخ و منطقه جغرافیایی را بار دیگر تغییر دهید و همچنین فرمت نمایش زمان را تغییر دهید.

مرحله 8

صفحه بعدی مربوط به تنظیمات شبکه دستگاه می باشد. در این قسمت می توانید IP دستگاه XVR چهار کانال داهوا 1b04 را در ابتدای راه اندازی با توجه به نیاز تغییر دهید. البته کاربران عادی نیازی به تغییر این قسمت ها ندارند و ما پیشنهاد می کنیم این قسمت را بدون تغییر گذاشته و دکه next را فشار دهید.

مرحله 9

در قسمت بعد وارد صفحه مربوط به P2P دستگاه 4 کانال ضبط کننده فیلم 1B04 Dahua XVR می شوید. در این قسمت برای انتقال تصویر دستگاه 4 کانال داهوا 1b04 لازم نیست آیپی استاتیک داشته باشید و با وصل کردن دستگاه از طریق کابل شبکه به مودم می توانید انتقال تصویر داشته باشید. برای اینکه از طریق QR code مربوط به نرم افرار ابتدا نرم افزار را بر روی گوشی موبایل خود دانلود کنید و سپس سریال دستگاه را پس از وارد شدن به منوی دستگاه از طریق قسمت سریال اسکن نمایید.

مرحله 10

در قسمت بعد مربوط به بخش اینکد (Encode) دستگاه XVR داهوا 1B04 می باشد که پیشنهاد میکنیم این قسمت را بدون تغییر گذاشته و به مرحله بعد بروید.

مرحله 11

یکی از قابلیت های دستگاه داهوا 1b04 Dahua Xvr این است که می تواند در یک زمانبندی مشخص از کانال ها یک فریم عکس تهیه و ذخیره نماید. در این قسمت می توانید تنظیمات مربوط به این قسمت را انجام دهید.

مرحله 12

در قسمت آخر حالت ضبط هارد و پک های ضبط تصاویر می باشد که در حالت پیش فرض 1 ساعت است. دقت کنید قسمت HDD به حالت overwrite باشد.

مرحله آخر 13

دستگاه های DVR این خاصیت را دارند که بتوانید حالت های ذخیره سازی را مدیریت کند. این دستگاه می تواند به صورت دائم یا تشخیص حرکت یا با ورودی آلارم تصاویر دریافتی را بر روی دستگاه ضبط نماید. شما از طریق این صفحه می توانید هر کانال را با توجه به نیاز و همچنین حالت دائم یا حرکت یا آلارم تنظیم نمایید در اینجا دکمه next را زده و به پایان می رسید و دستگاه داهوا 1b04 شما از نظر نرم افزاری آماده شروع به کار می باشد.
